Обзор продукции

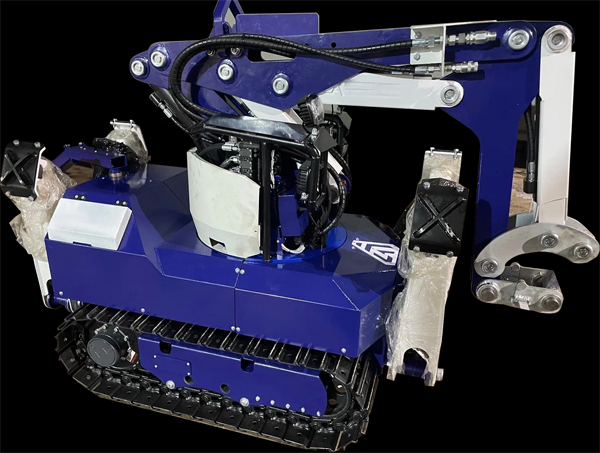

Робот для демонтажа футеровки 1.0 – робот для демонтажа с дистанционным управлением, предназначенный для работы в условиях повышенной опасности без присутствия оператора в опасной зоне. Благодаря электродвигателю мощностью 15 кВт с плавным пуском он развивает скорость 2,5 км/ч и преодолевает уклоны до 30°, управление осуществляется с портативной цифровой панели (кабель/радио), гидросистема — с чувствительностью к нагрузке.
| Мощность двигателя | 15 кВт |
| Масса машины | 1100 кг |
| Макс. скорость движения | 2,5 км/ч |
| Преодолеваемый уклон | 30° |
| Режим управления | Кабель / Радио |
Характеристики
Технические характеристики
| Группа | Параметр | Значение |
|---|---|---|
| Передвижение | Скорость поворота башни | 10 сек / 360° |
| Скорость движения, макс. | 2,5 км/ч | |
| Преодолеваемый уклон, макс. | 30° | |
| Электродвигатель | Мощность | 15 кВт |
| Пуск двигателя | Плавный пуск | |
| Система управления | Тип управления | Портативная панель дистанционного управления |
| Тип сигнала | Цифровой | |
| Режим управления | Кабель / Радио | |
| Транспортные габариты | Длина, мм | 1943 |
| Ширина, мм | 878 | |
| Высота, мм | 1317 | |
| Масса | Масса машины без навесного оборудования | 1100 кг |
| Рекомендуемая масса навесного оборудования | 160 кг | |
| Гидравлическая система | Объём гидравлики | 63 л |
| Тип насоса | Аксиально-поршневой с регулируемым рабочим объёмом, с чувствительностью к нагрузке |
Узнайте больше
Похожая продукция
Машина для кладки огнеупорного кирпича QZJ2.5KT-1
Для вращающихся печей Ø2500–4000 мм.
Машины для кладки кирпича по индивидуальному заказу
Спроектированы под диаметр вашей печи.
Заинтересовал робот для демонтажа футеровки 1.0?
Свяжитесь с нами для получения подробного коммерческого предложения, сроков поставки и полного технического описания.
Применение
Где применяется 1.0
Демонтаж старой огнеупорной футеровки — та часть ремонта печи, которая до последнего времени выполнялась вручную отбойным молототком. Робот для демонтажа футеровки 1.0 переносит эту работу на машину с дистанционным управлением: оператор находится вне барабана печи, в безопасной зоне, и только управляет манипулятором. Это снимает главную причина производственных травм при ремонте печей.
Разборка футеровки перед перефутеровкой
Основной сценарий: демонтаж изношенной кладки по всему объёму барабана перед укладкой новой.
Локальный ремонт повреждённого участка
Выборочная разборка футеровки с сохранением соседних участков — важно, когда полная остановка печи нецелесообразна.
Очистка заваренных участков
Удаление заваров и уплотнений, образовавшихся в зоне спекания за время работы печи.
Работы в запылённых и горячих зонах
Электрический привод без выбросов позволяет работать внутри помещений и в ограниченном пространстве.
Экономический эффект для предприятия
- Главный эффект — безопасность: люди не находятся в зоне падения футеровки и пыли.
- Стабильная производительность демонтажа, не зависящая от усталости бригады за смену.
- Возможность начать работы раньше при неполном остывании печи — робот устойчив к повышенным температурам.
- Отсутствие выбросов отработанных газов: электрический привод допускает работу в любом помещении.
Подбор модели
Сравнение моделей линейки
Выбор машины определяется внутренним диаметром барабана печи и объёмом предстоящих огнеупорных работ.
| Параметр | Робот 1.0 | Робот 2.0 | Рекомендация |
|---|---|---|---|
| Электродвигатель | 15 кВт | 22 кВт | Большой объём → 2.0 |
| Масса машины | 1100 кг | 2000 кг | Локальные работы → 1.0 |
| Скорость | 2,5 км/ч | 2,1 км/ч | Зависит от формата участка |
| Преодолеваемый уклон | 30° | 30° | Одинаково |
| Управление | Дистанционное, цифровое | Дистанционное, цифровое | Одинаково |
| Привод | Электрический | Электрический | Одинаково, работа в закрытых помещениях |
| Стоимость владения | Ниже | Средняя | Определяется объёмом задач |
Частые вопросы
Вопросы и ответы о 1.0
Сколько времени занимает демонтаж футеровки роботом?
Точное время зависит от толщины футеровки, её состояния и объёма работ. Практический ориентир — 10 метров демонтажа футеровки в час на печах диаметром около 4,8 м. Точные показатели для вашей печи мы обсуждаем при запросе расчёта.
Можно ли работать в закрытом помещении без вентиляции?
Да, это одно из ключевых преимуществ электрической версии: отсутствие выхлопа позволяет применять робота внутри зданий, в подземных и закрытых помещениях.
Какие навесные инструменты поддерживаются?
В базовой поставке предусмотрена гидравлическая навеска для демонтажа. Дополнительно доступны дополнительные рабочие органы — их состав уточняется под характер ваших задач.
Нужен ли отдельный оператор и обучение?
Да, управление осуществляется дистанционно. Перед началом работ проводится инструктаж по управлению и правилам безопасности; мы обеспечиваем поддержку при запуске и обучение персонала заказчика.
Какой уклон площадки выдерживает робот?
До 30 градусов, что позволяет работать на неровных промышленных площадках и пандусах цементного завода.
Как подобрать
Что учесть при выборе машины робота для демонтажа футеровки 1.0
Перед закупкой рекомендуем пройти этот чек-лист — он помогает избежать ошибок в подборе и заложить реалистичные сроки ремонтного окна.
Оценка объёма демонтажа
Определите протяжённость и толщину футеровки, подлежащую разборке. При объёме свыше определённого порога рекомендуется рассматривать усиленную версию 2.0.
Оценка условий доступа
Уточните ширину дверных проёмов, наличие пандусов и перепадов высот. Робот преодолевает уклон до 30°.
Проверка наличия компресса
Для гидравлических навесных инструментов требуется маслостанция или компрессор — уточняется при комплектации.
Оценка пылевой нагрузки
Определите уровень запылённости в зоне работ — при работе в закрытых помещениях важно отсутствие выбросов.
Поставка
Упаковка, транспортировка и ввод в эксплуатацию
| Этап | Описание |
|---|---|
| Упаковка | Надёжная упаковка с маркировкой узлов, защита от влаги. |
| Транспортировка | Автотранспорт и железная дорога. Масса 1100 кг требует погрузочной техники соответствующей грузоподъёмности. |
| Таможенное оформление | Полный комплект товаросопроводительных документов. |
| Подготовка площадки | Робот перемещается по промышленным площадкам самостоятельно, преодолевая уклон до 30°. |
| Пусконаладка | Инструктаж по управлению и технике безопасности, обучение оператора. |
Комплектация
Что входит в поставку
- Руководство пользователя на русском языке
- Комплект дистанционного управления
- Гидравлическая навеска для демонтажа
- Зарядное устройство и кабели
- Инструкция по технике безопасности
Комплектация фиксируется в спецификации к договору. Опционные позиции — гидравлические домкраты, электрическая тренога, электрическая лебёдка, фиксатор кирпича и комплект запасных частей — рассчитываются отдельно под ваши условия эксплуатации.
Безопасность
Сравнение способов демонтажа футеровки
Основной риск при ремонте печи — присутствие людей в зоне падения футеровки и пыли. Дистанционное управление снимает этот риск полностью.
| Способ | Оценка риска и ограничения |
|---|---|
| Ручной демонтаж отбойным молототком | Рабочие находятся внутри барабана в зоне падения футеровки; высокая запылённость, вибрация и шум. |
| Экскаватор | Тяжёлая техника не проходит в узкие проёмы печи, риск повреждения футеровочной стали и корпуса печи. |
| Робот для демонтажа футеровки 1.0 | Оператор вне опасной зоны, электрический привод без выбросов, компактные габариты для работы внутри печи. |
Технологические задачи
Какие задачи решает робот 1.0
Демонтаж изношенной футеровки
Разборка старой кладки перед перефутеровкой с использованием гидравлической навески.
Выборочная разборка участка
Сохранение соседних участков футеровки там, где демонтаж не требуется.
Удаление заваров
Расчистка заварообразований и уплотнений в зоне спекания.
Расчистка после аварии
Ликвидация обрушенных участков перед аварийным ремонтом.
Полный цикл ремонта
Демонтаж и новая футеровка в одном ремонтном окне
Робот для демонтажа футеровки и машина для кладки огнеупорного кирпича решают две задачи капитального ремонта печи — разборку старой кладки и установку новой.
| Этап ремонта | Оборудование и результат |
|---|---|
| Демонтаж старой футеровки — робот для демонтажа футеровки 1.0 | Механизированная разборка изношенной кладки без присутствия людей в опасной зоне. |
| Кладка новой огнеупорной кладки — машина QZJ | Установка новой футеровки машиной для кладки огнеупорного кирпича с выбранным диаметром печи. |
| Оба процесса в одном ремонтном окне | Комбинация сокращает длительность остановки печи по сравнению с выполнением работ вручную. |
