Машина для кладки огнеупорного кирпича QZJ2.5KT-1
Для вращающихся печей Ø2500–4000 мм.
CE Certified
Обзор продукции

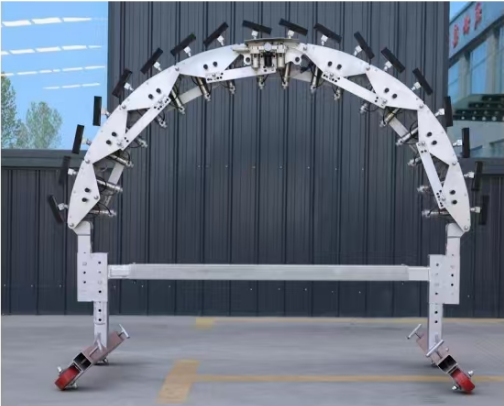

Машина для кладки огнеупорного кирпича QZJ1.8KT-1 – экономичное решение для огнеупорной футеровки вращающихся печей с внутренним диаметром от 1800 мм до 2400 мм. Благодаря массе всего 260 кг она проста в транспортировке и монтаже, обеспечивая при этом ту же безопасность оператора, высокую эффективность и точность футеровки, что и вся серия QZJ.
| Масса | 260 кг |
| Материал рамы | Высокопрочный алюминиевый сплав 6061-T6 |
| Упаковка | Стальной ящик: 204×60×86 см |
| Сертификация | CE Certified |
Характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Масса | 260 кг |
| Материал рамы | Высокопрочный алюминиевый сплав 6061-T6 |
| Упаковка | Стальной ящик: 204×60×86 см |
| Сертификация | CE Certified |
Защита оператора
Элементы безопасности
| Элемент | Описание |
|---|---|
| Грузоподъёмность | Выдерживает до 2 поддонов кирпича (1540 кг) вместе с рабочими и оборудованием. |
| Настил | Плоский настил обеспечивает просторную и безопасную рабочую зону для операторов. |
| Ограждения от падения | Арочные штыревые звенья с противорасцепными фиксаторами обеспечивают лёгкую разборку и безопасную работу. |
| Материал настила | Сетчатый настил предотвращает накопление мусора; деревянные щиты по бокам защищают огнеупорный кирпич. |
| Рама | Из высокопрочного алюминиевого сплава 6063-T6 — прочна как сталь, но на 60% легче. |
| Служебная лестница | Оснащена надёжной лестницей для доступа к верхнему и нижнему рабочим местам. |
| Предохранительный обратный клапан | Автоматический клапан поддерживает давление в цилиндре при внезапной потере воздуха, обеспечивая безопасность работ. |
Производительность
Элементы эффективности
| Элемент | Описание |
|---|---|
| Конструкция арки | Сдвоенная арочная конструкция повышает эффективность и обеспечивает лёгкую верхнюю фиксацию при монтаже. |
| Элементы арки | Неподвижный штыревой вал обеспечивает быстрый, стабильный и безопасный монтаж арки. |
| Доступ для кладки | Куполообразная большая рабочая зона обеспечивает эргономичное и удобное перемещение рабочих. |
| Конструкция тележки | Рельсы с обеих сторон обеспечивают плавное движение тележки, максимально увеличивая рабочее пространство и гибкость. |
| Элементы тележки | Включает тормозные ролики с противорасцепными устройствами для безопасного и контролируемого движения. |
| Цилиндры | Встроенный клапан в основании цилиндра упрощает операцию прижима-закрытия и обслуживание. |
| Предохранительный обратный клапан | Усиливает стабильность давления при потере воздуха, предотвращая непредвиденные простои. |
| Главные клапаны | Управление одним касанием через главный клапан за цилиндром — просто и эффективно. |
| Воздушный фильтр | Комбинированный фильтр с лубрикатором удаляет влагу и пыль, защищая пневматические компоненты. |
| Ролики | 4 усиленных полиуретановых колеса с тормозами предотвращают скольжение и защищают поверхность печного кирпича. |
| Сборка | Модульная штыревая система сборки позволяет выполнить монтаж менее чем за 2 часа силами опытной бригады. |
| Производительность | До 1 метра в час при опытном операторе. |
| Запасные части | Поставляется с комплектами запасных частей длительного пользования для обслуживания и долговечности. |
| Инструменты | Включает комплектный набор инструмента с необходимыми инструментами и монтажными штырями. |
Узнайте больше
Похожая продукция
Машина для кладки огнеупорного кирпича QZJ5KT-1
Для вращающихся печей Ø4000–5000 мм.
Машины для кладки кирпича по индивидуальному заказу
Спроектированы под диаметр вашей печи.
Заинтересовала машина QZJ1.8KT-1?
Свяжитесь с нами для получения подробного коммерческого предложения, сроков поставки и полного технического описания.
Применение
Где применяется QZJ1.8KT-1
Небольшие печи диаметром до 2,4 метра обычно обслуживают небольшие и региональные заводы, и там бюджет на модернизацию ограничен. Машина для кладки огнеупорного кирпича QZJ1.8KT-1 весит всего 260 кг — её можно занести внутрь печи силами трёх рабочих, без крана и без сложной логистики. Это делает механизацию огнеупорной кладки доступной и для небольшого предприятия.
Небольшие цементные и известковые печи
Печи Ø1800–2400 мм часто входят в состав технологических линий известкового и гипсового производства — модель подходит для таких участков.
Ремонт в стеснённых условиях
Компактные габариты и масса 260 кг позволяют доставить машину к печи через узкие проёмы и люки.
Пилотный проект механизации
Часто используется как первая покупка для оценки экономического эффекта от механизации огнеупорной кладки.
Работы в действующем цехе
Лёгкий вес и отсутствие требований к подъёмному оборудованию упрощают ввод машины в эксплуатацию.
Экономический эффект для предприятия
- Низкая пороговая стоимость входа — вариант для предприятий с ограниченным бюджетом на модернизацию.
- Монтаж бригадой из трёх человек без крана — экономия на логистике и погрузочных работах.
- Снижение профессиональных рисков: каменщики не работают в замкнутом пространстве барабана печи.
- Экономическая база для масштабирования — при росте мощности можно перейти на модели большего диаметра.
Подбор модели
Сравнение моделей линейки
Выбор машины определяется внутренним диаметром барабана печи и объёмом предстоящих огнеупорных работ.
| Параметр | Ø1800–2400 | Ø2500–4000 | Ø4000–5000 | Ø5000–6000 |
|---|---|---|---|---|
| Модель | QZJ1.8KT-1 | QZJ2.5KT-1 | QZJ5KT-1 | QZJ10KT-1 |
| Внутренний диаметр печи | 1800–2400 мм | 2500–4000 мм | 4000–5000 мм | 5000–6000 мм |
| Грузоподъёмность | 1000 кг | 2000 кг | 2000 кг | 5000 кг |
| Масса машины | 260 кг | 1000 кг | ~1200 кг | ~2600 кг |
| Скорость кладки | до 1 м/час | до 1 м/час | до 1 м/час | до 1 м/час |
| Стоимость владения | Низкая | Средняя | Средняя–высокая | Высокая |
| Печи цементных заводов | Региональные | Средние | Крупные | Крупнейшие |
Частые вопросы
Вопросы и ответы о QZJ1.8KT-1
Можно ли перенести QZJ1.8KT-1 через дверной проём печи вручную?
Да, при массе 260 кг машина переносится силами небольшой бригады. Однако необходимо заранее замерить габариты проёма: для печей Ø1800–2400 мм это обычно не является проблемой, но мы рекомендуем проверить зазоры по месту.
Чем эта модель отличается от QZJ2.5KT-1 помимо диаметра?
Меньшей массой и, как следствие, меньшей грузоподъёмностью. При одинаковой скорости кладки до 1 м/час модель выбирается строго по внутреннему диаметру барабана печи.
Достаточно ли производительности для полной перефутеровки?
Скорость кладки до 1 метра в час позволяет выполнить плановую перефутеровку в приемлемые сроки. При этом основной выигрыш даёт не только скорость, но и снятие людей с работы внутри печи.
Нужны ли для работы электричество или только сжатый воздух?
Достаточно сжатого воздуха. Компрессорное оборудование используется то же, что и для пневматики завода, — при давлении 6,21–8,27 атм производительности QZJ1.8KT-1 хватает с большим запасом.
Можно ли доукомплектовать машину гидравлическими домкратами?
Да, домкраты, электрическая тренога и электрическая лебёдка доступны как опционные позиции. На ровной площадке они обычно не требуются.
Как подобрать
Что учесть при выборе машины QZJ1.8KT-1
Перед закупкой рекомендуем пройти этот чек-лист — он помогает избежать ошибок в подборе и заложить реалистичные сроки ремонтного окна.
Расчёт по внутреннему диаметру
Замерьте фактический проём печи. Диапазон 1800–2400 мм характерен для небольших цементных, известковых и гипсовых печей.
Проверка проёмов
Убедитесь, что габариты дверного проёма позволяют пронести разобранную машину. При массе 260 кг перенос выполняется силами трёх рабочих.
Оценка площадки
При перепадах высот внутри барабана рекомендуется опционная комплектация с гидравлическими домкратами.
Определение задач
Часто модель используется как пилотный проект механизации — оцените объём работ на год, чтобы обосновать покупку.
Поставка
Упаковка, транспортировка и ввод в эксплуатацию
| Этап | Описание |
|---|---|
| Упаковка | Компактная упаковка с маркировкой узлов, защита от влаги. |
| Транспортировка | Автотранспорт и железная дорога. Небольшой вес упрощает доставку на удалённые площадки. |
| Таможенное оформление | Полный комплект товаросопроводительных документов, сертификат CE. |
| Монтаж | Монтаж бригадой из трёх человек без привлечения крана. |
| Пусконаладка | Проверка пневматики, обучение персонала заказчика. |
Комплектация
Что входит в поставку
- Руководство пользователя на русском языке
- Паспорт изделия и протокол испытаний
- Сертификат CE
- Комплект инструментов и монтажных штырей
- Ручной насос, пневматика и гидравлика, лестница
- Упаковочный лист для таможенного оформления
Комплектация фиксируется в спецификации к договору. Опционные позиции — гидравлические домкраты, электрическая тренога, электрическая лебёдка, фиксатор кирпича и комплект запасных частей — рассчитываются отдельно под ваши условия эксплуатации.
